測量需求：測量圓錐螺紋緊密度和錐度

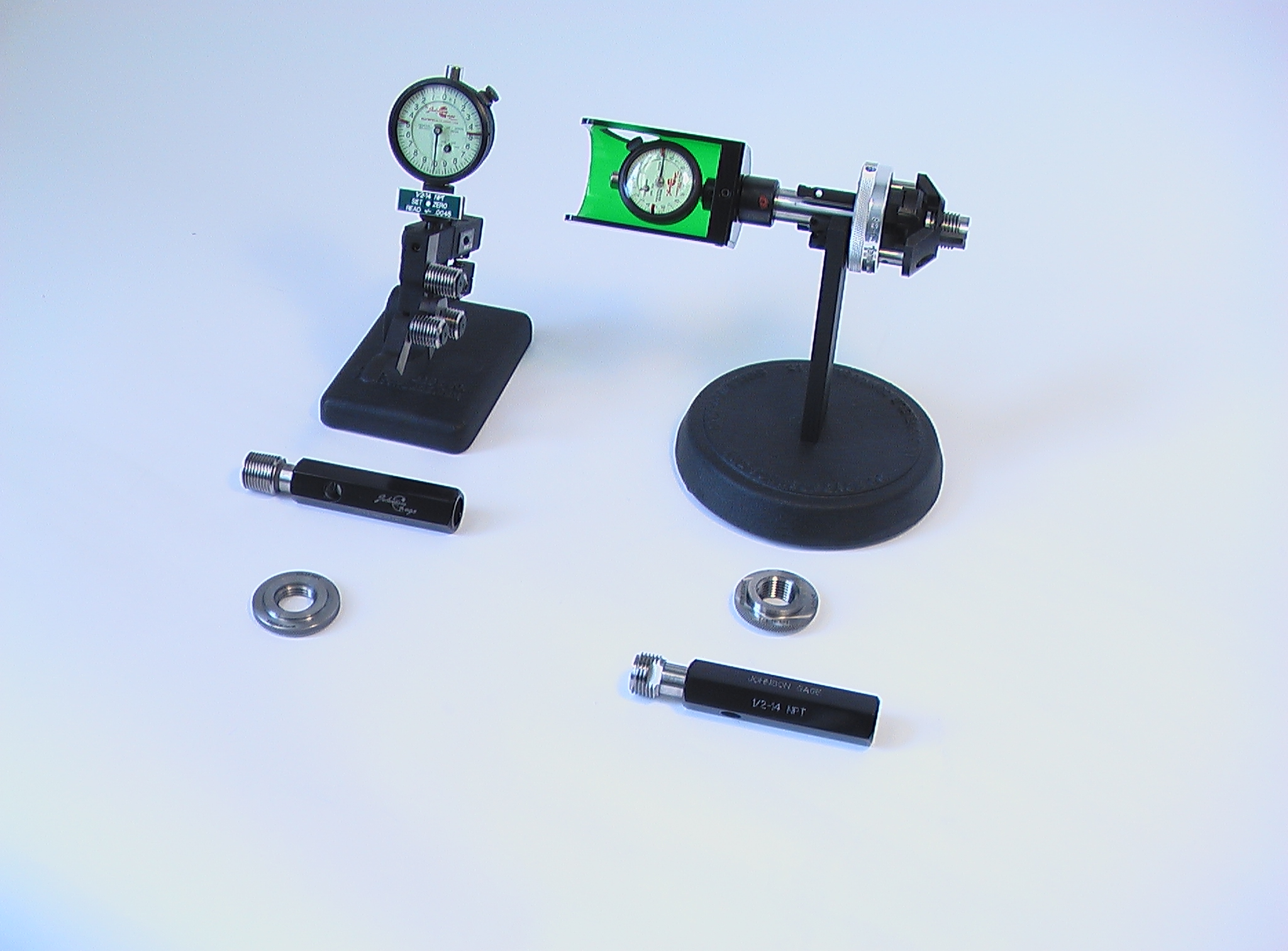

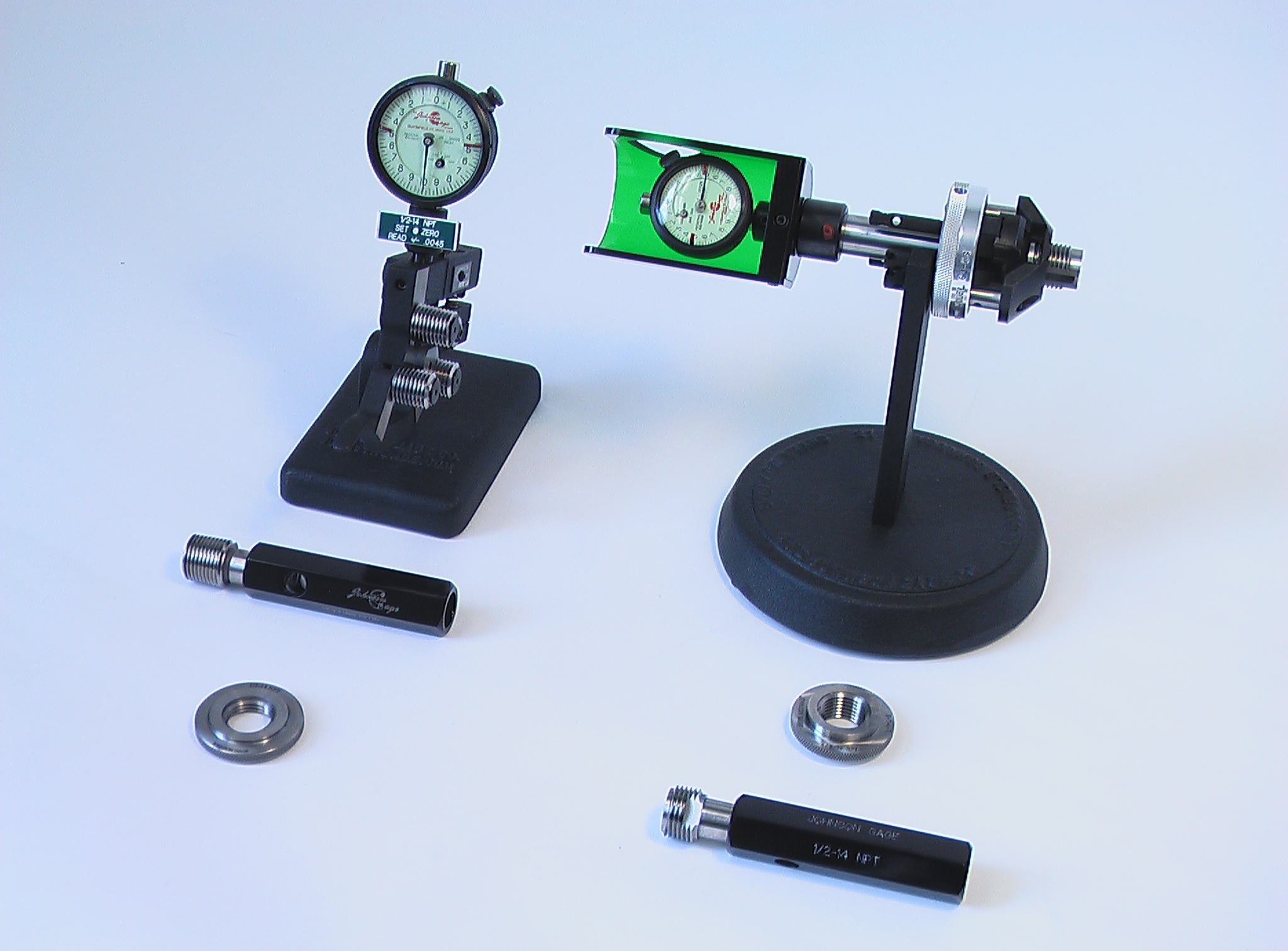

以錐度外螺紋為例我們?cè)O(shè)計兩種形式量?jī)x，第一種具有3個作用錐形棍狀測頭（呈120°分布）(參考圖1)用于測量螺紋緊密度，第二種量?jī)x有兩副三個單牙滾形測頭（呈120°分布）(參考圖1)用于測量外螺紋錐度。
外螺紋緊密度測量方法
首先將螺紋標準件旋緊入緊密度量?jī)x直至軸向定位塊，對量?jī)x的指示表進行標定，然后對工件進行測量，同樣是將工件旋緊入緊密度量?jī)x，從指示表上讀數，通過標準件的差值得到螺紋的作用中徑值，作用中徑值是由螺紋中徑，牙型，螺距，錐度綜合累積得到的結果，如果此結果符合設計要求，則基本可以判斷產品合格。
外螺紋錐度測量方法
用緊密度量?jī)x測量完之后，還要用錐度量?jī)x測量一下螺紋的錐度值，測量方法與緊密度測量類似，首先將螺紋標準件旋緊入錐度量?jī)x（大端和小端）直至軸向定位塊，對量?jī)x的指示表進行標定，然后對工件進行測量，同樣是將工件旋緊入緊密度量?jī)x，從指示表上讀數，通過讀取指示表大端與小端的差值，可以判斷錐度是否合格。
內螺紋測量與外螺紋測量近似。
